ఎలక్ట్రికల్ గ్రిడ్‌లతో బ్యాటరీ ఎనర్జీ స్టోరేజ్ సిస్టమ్‌ల ఏకీకరణ మేము ప్రస్తుతం సమిష్టిగా పని చేస్తున్న మరింత క్లిష్టమైన ఇంజనీరింగ్ పజిల్‌లలో ఒకటి. మరియు నిజాయితీగా, మీరు దానిని ఎంత లోతుగా త్రవ్విస్తే, అది సాధ్యమైనంత ఉత్తమమైన మార్గంలో-అంత దారుణంగా ఉంటుంది.
ప్రశ్నలో దాదాపు మోసపూరితమైన సాధారణ విషయం ఉంది. మీరు గ్రిడ్ నుండి విద్యుత్ పొందారు, మీరు బ్యాటరీని అక్కడ కూర్చోబెట్టారు మరియు వారు ఒకరితో ఒకరు మాట్లాడుకోవాలి. దాన్ని ప్లగ్ ఇన్ చేయండి. పూర్తయింది. సరియైనదా?
మార్పిడి సమస్య గురించి ఎవరూ మిమ్మల్ని హెచ్చరించలేదు
బ్యాటరీల గురించిన విషయం ఇక్కడ ఉంది: అవి DC మాట్లాడతాయి. డైరెక్ట్ కరెంట్. గ్రిడ్? ఇది మొత్తం AC, ఆల్టర్నేటింగ్ కరెంట్, మీరు నివసించే ప్రదేశాన్ని బట్టి 50 లేదా 60 Hz వద్ద హమ్మింగ్ అవుతుంది. ఈ రెండూ సహజంగా కలిసి ఉండవు.
పరిశ్రమ సర్కిల్‌లలో సాధారణంగా PCS అని పిలువబడే పవర్ కన్వర్షన్ సిస్టమ్‌ను నమోదు చేయండి. ఇది రెండు దిశలలో పనిచేసే అత్యంత అధునాతన అనువాదకునిగా భావించండి. గ్రిడ్ అదనపు శక్తిని కలిగి ఉన్నప్పుడు మరియు బ్యాటరీని ఛార్జ్ చేయవలసి వచ్చినప్పుడు, PCS ACని DCగా మారుస్తుంది. డిమాండ్ పెరిగినప్పుడు మరియు నిల్వ చేయబడిన శక్తి మీకు అవసరమైనప్పుడు, అది DCని ACకి తిప్పి బయటకు నెట్టివేస్తుంది. ఈ ద్వి దిశాత్మక నృత్యం ఇంజనీర్లు రెక్టిఫికేషన్ (AC నుండి DC) మరియు విలోమం (DC నుండి AC) ద్వారా జరుగుతుంది. ఈ మోడ్‌ల మధ్య మారడం? ఆధునిక వ్యవస్థలు దీన్ని 200 మిల్లీసెకన్లలోపు చేయగలవు. బ్లింక్ మరియు మీరు దానిని కోల్పోతారు.
మార్పిడి సమయంలో సామర్థ్య నష్టాలు క్రూరంగా ఉండేవి-మేము మాట్లాడుతున్నాము 15-మీ నిల్వ చేయబడిన శక్తిలో 20% కేవలం వేడిగా అదృశ్యమవుతుంది. సమకాలీన వ్యవస్థలు దానిని దాదాపు 2-5%కి తగ్గించాయి, మీరు మెగావాట్-స్కేల్ ఇన్‌స్టాలేషన్‌లతో వ్యవహరించే వరకు ఇది చిన్నదిగా అనిపిస్తుంది మరియు ఆ శాతాలు తలుపు నుండి బయటికి నడిచే నిజమైన డబ్బుకు అనువదిస్తాయని గ్రహించారు.
ఏది నిప్పు అంటుకోకుండా మొత్తం వస్తువును ఉంచుతుంది
బ్యాటరీ నిర్వహణ వ్యవస్థలు. BMS. PCS అనువాదకుడు అయితే, BMS ఎప్పుడూ నిద్రపోని మతిస్థిమితం లేని సెక్యూరిటీ గార్డు.

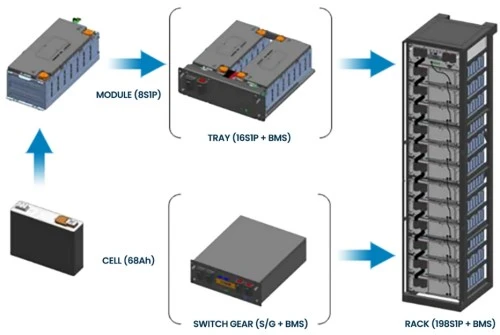

లిథియం-అయాన్ బ్యాటరీ ప్యాక్ అనేది కేవలం ఒక పెద్ద సెల్ కాదు-ఇది వందల లేదా వేల వ్యక్తిగత సెల్‌లు ఒకదానితో ఒకటి వైర్ చేయబడి ఉంటుంది. ప్రతి కణానికి దాని స్వంత వ్యక్తిత్వం, దాని స్వంత విచిత్రాలు ఉంటాయి. కొన్ని వేగంగా ఛార్జ్ చేస్తాయి. కొన్ని మరింత వేడిగా నడుస్తాయి. కొందరికి పొరుగువారి కంటే త్వరగా వయసొస్తుంది. నిర్వహించకుండా వదిలేస్తే, ఈ తేడాలు సమ్మేళనం. బలమైన కణాలు ఎక్కువగా పని చేస్తాయి. బలహీనులు తమ పరిమితులను దాటిపోతారు. చివరికి, ఏదో తప్పు జరుగుతుంది.
థర్మల్ రన్అవే అనేది పీడకల దృశ్యం. ఒక సెల్ వేడెక్కుతుంది, ప్రక్కనే ఉన్న కణాలలో చైన్ రియాక్షన్‌ను ప్రేరేపిస్తుంది మరియు అకస్మాత్తుగా మీరు మంటలను ఆర్పడం చాలా కష్టం. BMS ప్రతి సెల్‌లో వోల్టేజ్, కరెంట్ మరియు ఉష్ణోగ్రతను పర్యవేక్షిస్తుంది-కొన్నిసార్లు సెకనుకు అనేకసార్లు పారామీటర్‌లను తనిఖీ చేస్తుంది-మరియు సమస్యల క్యాస్కేడ్ ముందు జోక్యం చేసుకుంటుంది. సెల్ చాలా వెచ్చగా ఉంటే? సిస్టమ్ ఛార్జింగ్‌ను తగ్గిస్తుంది. వోల్టేజ్ చాలా ఎక్కువగా పాకుతుందా? ఇది లోడ్‌ను పునఃపంపిణీ చేస్తుంది. నిజంగా తప్పు ఏదైనా ఉందా? ఇది ప్యాక్‌ను పూర్తిగా డిస్‌కనెక్ట్ చేస్తుంది.
సెల్ బ్యాలెన్సింగ్ అనేది ఇతర కీలకమైన విధి. కాలక్రమేణా, ఛార్జ్ స్టేట్స్‌లో చిన్న తేడాలు పేరుకుపోతాయి. BMS నిష్క్రియ బ్యాలెన్సింగ్‌ను (రెసిస్టర్‌ల ద్వారా అదనపు ఛార్జ్‌ను బ్లీడింగ్ చేయడం{2}}వ్యర్థమైనది కానీ చౌకైనది) లేదా యాక్టివ్ బ్యాలెన్సింగ్ (కణాల మధ్య శక్తిని షట్లింగ్ చేయడం-సమర్థవంతమైనది కానీ ఖరీదైనది) ప్రతిదీ సమానంగా ఉంచడానికి ఉపయోగిస్తుంది. ఇది లేకుండా, మీ బ్యాటరీ ప్యాక్ ఉపయోగించగల సామర్థ్యం దాని బలహీనమైన సెల్‌తో సరిపోలడానికి తగ్గిపోతుంది.
నిజానికి మాట్లాడండిగ్రిడ్‌కి
ఏకీకరణ అనేది భౌతిక కనెక్షన్ల గురించి మాత్రమే కాదు. ఇది కమ్యూనికేషన్ ప్రోటోకాల్‌లు, మార్కెట్ పార్టిసిపేషన్ మరియు లైట్లను ఆన్ చేయడంలో ఆశ్చర్యకరంగా అనలాగ్ సమస్య గురించి.
గ్రిడ్ ఆపరేటర్లు-ప్రతి ఒక్క సెకనుకు సప్లై మ్యాచ్‌లు డిమాండ్ చేస్తున్నాయని నిర్ధారించే బాధ్యత కలిగిన వ్యక్తులు-తమ నెట్‌వర్క్‌లలోని పరికరాలను పర్యవేక్షించడానికి మరియు నియంత్రించడానికి SCADA సిస్టమ్‌లను (పర్యవేక్షక నియంత్రణ మరియు డేటా సేకరణ) ఉపయోగిస్తారు. మీ బ్యాటరీ ఇన్‌స్టాలేషన్‌ని ఈ ఎకోసిస్టమ్‌లోకి ప్లగ్ చేయాలి. అంటే తరచుగా Modbus లేదా DNP3 ప్రోటోకాల్‌ల ద్వారా కమ్యూనికేషన్ లింక్‌లను ఏర్పాటు చేయడం ద్వారా, గ్రిడ్ ఆపరేటర్ మీ ఛార్జ్ స్థితి, అందుబాటులో ఉన్న సామర్థ్యం మరియు ప్రస్తుత అవుట్‌పుట్‌ను నిజ సమయంలో చూసేలా చేస్తుంది. మరీ ముఖ్యంగా, డిస్పాచ్ ఆదేశాలను అంగీకరించడం అంటే: ఇప్పుడే ఛార్జ్ చేయండి, ఇప్పుడే విడుదల చేయండి, ఇప్పుడు ఫ్రీక్వెన్సీ మద్దతును అందించండి.
ఫ్రీక్వెన్సీ రెగ్యులేషన్-ఇక్కడ బ్యాటరీలు నిజంగా మెరుస్తాయి
గ్రిడ్ ఫ్రీక్వెన్సీ తప్పనిసరిగా చాలా గట్టి టాలరెన్స్‌లో ఉండాలి. ఉత్తర అమెరికాలో, అది 60 Hz. ఐరోపాలో, 50 Hz. 0.5 Hz యొక్క వ్యత్యాసాలు ఉత్పత్తి మరియు లోడ్ మధ్య తీవ్రమైన అసమతుల్యతను సూచిస్తాయి. చాలా తరం? ఫ్రీక్వెన్సీ పెరుగుతుంది. చాలా లోడ్? అది పడిపోతుంది.
ఈ అసమతుల్యతలను సరిచేయడానికి సాంప్రదాయక పవర్ ప్లాంట్లు తమ అవుట్‌పుట్‌ను సర్దుబాటు చేయగలవు, కానీ అవి నెమ్మదిగా ఉంటాయి. గ్యాస్ టర్బైన్‌ను ర్యాంప్ చేయడానికి నిమిషాల సమయం పడుతుంది. బ్యాటరీలు? వారు 100 నుండి 500 మిల్లీసెకన్లలో ప్రతిస్పందించగలరు. ఈ వేగం వాటిని ప్రాథమిక పౌనఃపున్య ప్రతిస్పందనగా పిలవబడే-తక్షణ, స్వయంచాలక దిద్దుబాటుకు అనూహ్యంగా విలువైనదిగా చేస్తుంది, ఇది చిన్న అసమతుల్యతలను పెద్ద సమస్యలుగా మారకుండా నిరోధిస్తుంది.
గ్రిడ్ ఆపరేటర్లు వాస్తవానికి ఈ సేవ కోసం చెల్లిస్తారు. టెక్సాస్ యొక్క ERCOT మార్కెట్‌లో, 2023 మొదటి అర్ధ భాగంలో ఫ్రీక్వెన్సీ నియంత్రణ సేవలు 87% బ్యాటరీ నిల్వ ఆదాయంలో ఉన్నాయి. ఆస్ట్రేలియా యొక్క హార్న్స్‌డేల్ పవర్ రిజర్వ్-టెస్లా యొక్క ప్రసిద్ధ పెద్ద బ్యాటరీ-ఒకే త్రైమాసికంలో $36 మిలియన్లకు పైగా ఆదాయాన్ని ఆర్జించింది, ఎక్కువగా ఫ్రీక్వెన్సీ సేవల ద్వారా. ఎకనామిక్స్ పని చేస్తుంది ఎందుకంటే బ్యాటరీలు దాదాపు తక్షణమే ఛార్జింగ్ మరియు డిశ్చార్జింగ్ మధ్య మారవచ్చు, ఏ సంప్రదాయ జనరేటర్ సరిపోలలేదు.
మెదడు పైన మెదడు
BMS పైన ఎనర్జీ మేనేజ్‌మెంట్ సిస్టమ్ లేదా EMS ఉంటుంది. వ్యక్తిగత కణాలను ఆరోగ్యంగా ఉంచడం గురించి BMS ఆందోళన చెందుతుంటే, మొత్తం ఇన్‌స్టాలేషన్‌ను లాభదాయకంగా చేయడం గురించి EMS చింతిస్తుంది.
EMS ఆప్టిమైజేషన్ అల్గారిథమ్‌లను అమలు చేస్తుంది, ఇవి ఎప్పుడు ఛార్జ్ చేయాలి, ఎప్పుడు డిశ్చార్జ్ చేయాలి మరియు ఏ క్షణంలో ఏ మార్కెట్ సేవలకు ప్రాధాన్యత ఇవ్వాలి. మీరు ప్రస్తుతం ఎనర్జీ ఆర్బిట్రేజీని-చవకగా రాత్రిపూట విద్యుత్‌ను కొనుగోలు చేసి, సాయంత్రం గరిష్ట సమయంలో తిరిగి విక్రయించాలా? లేదా మీరు ఫ్రీక్వెన్సీ రెగ్యులేషన్ కోసం రిజర్వ్ సామర్థ్యాన్ని కలిగి ఉండాలా? మీరు గత నెలలో సంతకం చేసిన సామర్థ్య ఒప్పందాన్ని నెరవేర్చడం గురించి ఏమిటి? ఈ నిర్ణయాలలో వాస్తవ-సమయ ధర సంకేతాలు, వాతావరణ సూచనలు (పునరుత్పాదక ఉత్పత్తిని ప్రభావితం చేసేవి), డిమాండ్ అంచనాలు మరియు బ్యాటరీలు వాస్తవంగా నిర్వహించగల వాటి గురించి BMS నుండి పరిమితులు ఉంటాయి.
ఆధునిక వ్యవస్థలు ఈ అంచనాల కోసం యంత్ర అభ్యాసాన్ని ఎక్కువగా ఉపయోగిస్తాయి. ఇది ట్రెండీగా ఉన్నందున కాదు, కానీ విద్యుత్ మార్కెట్లు నిజంగా సంక్లిష్టమైనవి మరియు చారిత్రక నమూనాలు ముఖ్యమైనవి. ధర వక్రతలు మరియు వాతావరణ డేటాను చూస్తున్న మానవుడు అవసరమైన వేగంతో ఒకే విధమైన ఆప్టిమైజేషన్ నిర్ణయాలు తీసుకోలేడు.
భౌతిక ఏకీకరణ గురించి ఎవరూ మాట్లాడరు
సాఫ్ట్‌వేర్-కేంద్రీకృత చర్చలకు సరిగ్గా సరిపోని చాలా హార్డ్‌వేర్ చేరి ఉంది. వోల్టేజ్ పైకి లేదా క్రిందికి దశలవారీగా ట్రాన్స్‌ఫార్మర్లు. రక్షణ మరియు ఐసోలేషన్ కోసం స్విచ్ గేర్. శీతలీకరణ వ్యవస్థలు-గాలి లేదా ద్రవం-ఎందుకంటే ఆ పవర్ ఎలక్ట్రానిక్స్ అన్నీ గణనీయమైన వేడిని ఉత్పత్తి చేస్తాయి. అగ్నిమాపక వ్యవస్థలు, సాధారణంగా లిథియం బ్యాటరీ మంటల కోసం ప్రత్యేకంగా రూపొందించబడినవి. కాంక్రీట్ మెత్తలు, ఫెన్సింగ్, యాక్సెస్ రోడ్లు.
గ్రిడ్ కనెక్షన్ అధ్యయనాలు మాత్రమే నెలలు పట్టవచ్చు. మీ ఇన్‌స్టాలేషన్ స్థానిక గ్రిడ్‌ను అస్థిరపరచదని, వోల్టేజ్ సమస్యలను కలిగించదని, ఇప్పటికే ఉన్న రక్షణ పథకాలకు అంతరాయం కలిగించదని మీరు ప్రదర్శించాలి. యుటిలిటీలు కొత్త పరికరాలను ఇన్‌ఫ్రాస్ట్రక్చర్‌కు కనెక్ట్ చేయడానికి అనుమతించడం గురించి అర్థమయ్యేలా జాగ్రత్త వహిస్తాయి.
ఇది కనిపించే దానికంటే ఎందుకు కష్టం
ప్రమాణాలు విస్తరణకు అనుగుణంగా లేవు. సాంకేతికత కోడ్‌లు మరియు నిబంధనల కంటే వేగంగా అభివృద్ధి చెందుతుంది. వేర్వేరు అధికార పరిధులు వేర్వేరు అవసరాలను కలిగి ఉంటాయి. కాలిఫోర్నియాలో పని చేసేవి జర్మనీలో అనుమతించబడకపోవచ్చు. జర్మనీ అంగీకరించేది ఆస్ట్రేలియాలోని నియంత్రకాలను గందరగోళానికి గురి చేస్తుంది.
ఇంటర్‌ఆపరేబిలిటీ తలనొప్పిగా మిగిలిపోయింది. ఒక తయారీదారు నుండి బ్యాటరీ వ్యవస్థలు ఎల్లప్పుడూ మరొక ఇన్వర్టర్‌లతో చక్కగా ఆడవు. కమ్యూనికేషన్ ప్రోటోకాల్‌లు సాంకేతికంగా ప్రామాణీకరించబడి ఉండవచ్చు, కానీ ఏకీకరణ పీడకలలను కలిగించేంతగా అమలు వివరాలు భిన్నంగా ఉంటాయి. దీంతో పరిశ్రమ మెల్లమెల్లగా మెరుగుపడుతోంది.
ఆపై క్షీణత ఉంది. బ్యాటరీలు అరిగిపోతాయి. ప్రతి ఛార్జ్{2}}డిచ్ఛార్జ్ సైకిల్ చిన్న టోల్ పడుతుంది. ఫ్రీక్వెన్సీ మార్కెట్‌లలో దూకుడుగా పాల్గొనడం-వారి స్థిరమైన చిన్న సైకిల్స్‌తో-మధ్యవర్తిత్వం కోసం రోజుకు రెండు పెద్ద సైకిల్స్ చేయడం కంటే భిన్నంగా ఈ దుస్తులు వేగాన్ని వేగవంతం చేస్తుంది. మీ ప్రాజెక్ట్‌లో ఉన్న ఆర్థిక నమూనాలు క్షీణత పథాలను పరిగణనలోకి తీసుకోవాలి, మేము నిజాయితీగా ఇంకా ఖచ్చితంగా అంచనా వేయడం నేర్చుకుంటున్నాము.
ఇదంతా ఎక్కడికి వెళుతోంది
వాతావరణ లక్ష్యాలను చేరుకోవడానికి 2030 నాటికి ప్రపంచ ఇంధన నిల్వ సామర్థ్యం 1,500 గిగావాట్‌లకు చేరుకోవాలని అంతర్జాతీయ ఇంధన సంస్థ అంచనా వేసింది. మేము ఇంకా దానికి దగ్గరగా లేము. కానీ ఖర్చులు తగ్గుతూనే ఉన్నాయి-లిథియం-అయాన్ బ్యాటరీ ధరలు 2010 నుండి దాదాపు 90% తగ్గాయి-మరియు విస్తరణ వేగవంతం అవుతోంది.
పునరుత్పాదకతతో బ్యాటరీలను కలపడం ద్వారా హైబ్రిడ్ వ్యవస్థలు కొత్త ప్రాజెక్టుల కంటే ప్రామాణిక పద్ధతిగా మారుతున్నాయి. వేలకొద్దీ చిన్నపాటి బ్యాటరీ ఇన్‌స్టాలేషన్‌లను గ్రిడ్-స్కేల్ రిసోర్స్‌లుగా చేర్చే వర్చువల్ పవర్ ప్లాంట్లు, బెల్జియం నుండి దక్షిణ ఆస్ట్రేలియా వరకు మార్కెట్‌లలో తమ విలువను నిరూపించుకుంటున్నాయి.
ఇంటిగ్రేషన్ యొక్క ప్రాథమిక ఇంజినీరింగ్-PCS, BMS, EMS, గ్రిడ్ కమ్యూనికేషన్‌లు{1}}విశ్వసనీయంగా పని చేసేంత పరిణతి చెందినది. ఇప్పుడు సవాళ్లు ఆర్థిక మరియు నియంత్రణ. మార్కెట్ నియమాలను సరిగ్గా పొందడం. తగినంత ఇంటర్‌కనెక్షన్ సామర్థ్యాన్ని నిర్మించడం. ఈ వ్యవస్థలను వ్యవస్థాపించడానికి మరియు నిర్వహించడానికి తగినంత మంది కార్మికులకు శిక్షణ ఇవ్వడం.
ఒకప్పుడు అసాధ్యమైన క్లిష్టంగా అనిపించేది, సాధారణం కాకపోయినా, కనీసం ట్రాక్టబుల్‌గా మారింది. గ్రిడ్‌లతో బ్యాటరీలను ఎలా ఇంటిగ్రేట్ చేయాలో మాకు తెలుసు. మనం ఎంత వేగంగా స్కేల్ చేయగలం అనేది ఇప్పుడు ప్రశ్న.
